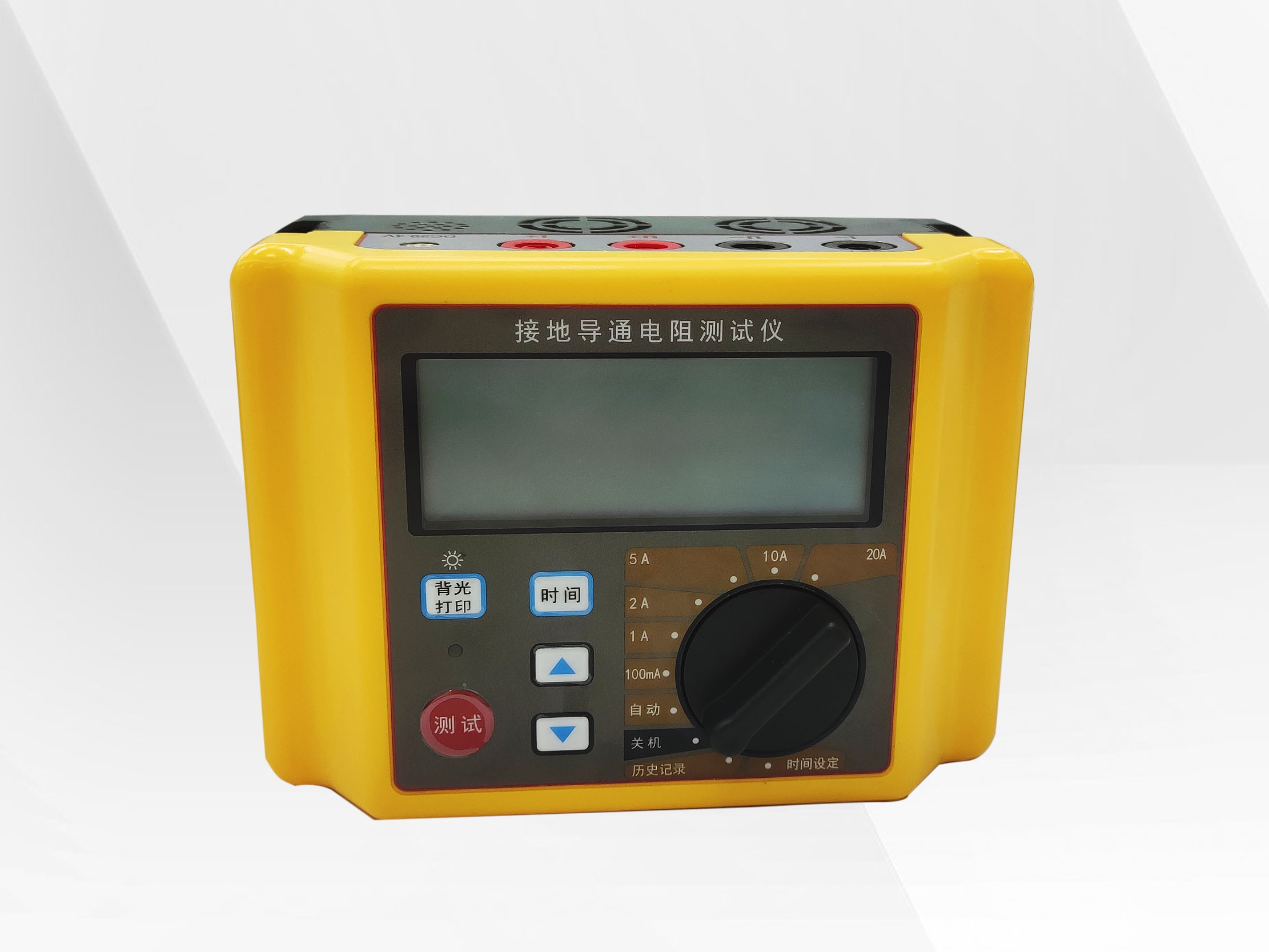

DD-1000接地導通測試儀
接地導通測試儀，又稱接地引下線導通測試儀，主要用于測試電力設備與電源接地之間的導通性能。DD-1000接地導通測試儀遵從標準《GB/T 28030-2011 接地導通電阻測試儀》開發而成，采用高性能微控制器，可以實現測量過程全自動換擋，四線制測量方法精度高，抗干擾能力強，能迅速準確地測量設備接地引下線與安全接地端之間的導通電阻，幫助檢測人員及早發現并消除事故隱患。
1. 適用于各種接地引下線導通電阻測量，整機由高速芯片控制，自動化程度高，操作簡單。
2. 采用全新的鋰電池供電，最高輸出電流20A，最大輸出電壓12V，電阻測量范圍可達1mΩ~100Ω。
3. 具有自動判定、自動選擇最優電流檔位、自動鎖定阻值并保存功能。
4. 保護功能完善，能可靠保護地網干擾電壓對儀器的沖擊。
5. 具備語音播報功能，測試完畢后自動播報電阻值。
6. 高清液晶顯示屏，無視覺死區，顯示更清晰。
7. 自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱。
8. 配備藍牙接口，適配微信小程序，可選配藍牙打印機。
9. 體積小、重量輕、無需額外供電，適合移動作業。
|
性能指標 |
|
|
測量范圍 |
1mΩ~100Ω（自動）；1mΩ~20mΩ（20A）；1mΩ~500mΩ（10A）；2mΩ~2Ω（5A）；5mΩ~5Ω（2A）；10mΩ~10Ω（1A）；1Ω~100Ω（100mA） |
|
測試精度 |
+（示值*0.5%+1uΩ） |
|
最小分辨率 |
0.1μΩ |
|
時間檔位 |
Fast（180SecMax）/ 10Sec/20Sec/30Sec/40Sec/50Sec/60Sec/600Sec |
|
歷史存儲 |
100組歷史數據 |
|
儀器參數 |
|
|
額定功率 |
最大120W |
|
輸出電壓 |
不大于12V |
|
輸出電流 |
DC 100mA/1A/2A/5A/10A/20A可調 |
|
電池容量 |
2.5Ah |
|
顯示方式 |
LCD液晶屏 |
|
保護功能 |
過流及短路保護：33A門限 |
|
過壓保護：>13.8V |
|
|
過熱保護：電池過熱及功率器件保護，門限：70℃ |
|
|
電池過放保護：電池低于22V將進入電池保護模式 |
|
|
附加功能 |
自動量程（檔位）轉換：支持自動確定合適量程（檔位） |
|
時間設置：可進行10-600Sec時間設置，方便現場使用 |
|
|
大電流輸出：支持20A大電流 |
|
|
藍牙數據傳輸：支持BLE4.0協議藍牙傳輸，選配藍牙打印機等 |
|
|
語音播報功能：測試數據自動語音播報 |
|
|
外形尺寸 |
155*110*H70mm |
|
重量 |
1kg |
|
充電器參數 |
|
|
輸入電壓 |
AC 110V~240V |
|
輸出規格 |
29.4V/1A |
|
LED標識 |
LED紅色正在充電，藍色充電完成 |
|
保護功能 |
短路/過流/過壓/過熱/反接保護 |
|
附件 |
|
|
電流測試線 |
紅黑各1根，導線截面積4mm2 |
|
電壓測試線 |
紅黑各1根，導線截面積2.5mm2 |
|
充電器 |
專用充電器1臺 |
|
標準電阻 |
2.5mΩ標準測試電阻1只 |
|
機箱尺寸參數 |
|
|
主機機箱 |
430mm*340mm*190mm（長*寬*高） |
